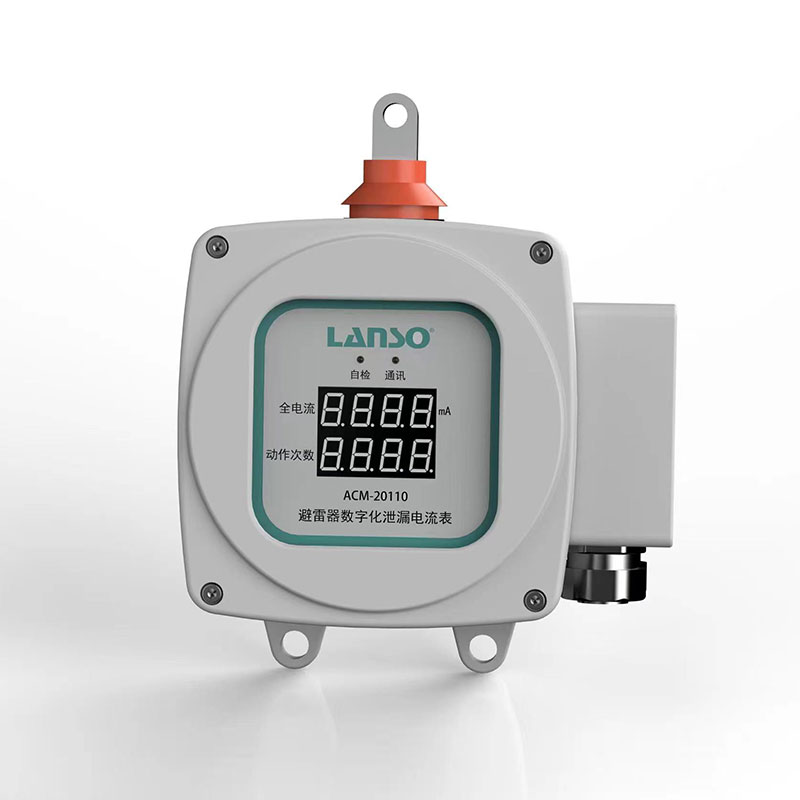

避雷器數字化泄漏電流表主要監測變電站35kV及以上電壓等級的金屬氧化物避雷器。裝置具備對金屬氧化物避雷器的全電流、動作次數等狀態參量進行周期性自動監視檢測功能;具備長期穩定工作能力,具有斷電不丟失數據、自診斷、自復位的功能;具備故障報警功能。
?采用高精度穿心式互感器,且與一次回路完全隔離,安全性高;
? 采用分布式測量結構,即就地測量、數字傳輸,通過RS485數字信號傳輸至后臺;
? 測量精度高,優于國標要求;
? 一體化結構設計,三層屏蔽設計,可靠性高;
? 采用LED顯示屏顯示監測數據,方便觀測;
? 防護等級達到IP66。
1.避雷器數字化泄漏電流表工作技術指標:
產品特性
描述
工作環境溫度
-40℃~+70℃
相對濕度
5%~95%
大氣壓力
80 kPa~110kPa
適用電壓等級
35kV及以上電壓等級
殘壓試驗
無殘壓
大電流沖擊耐受試驗
100kA
方波沖擊電流耐受試驗
600A
全電流測量范圍
100uA~5mA
全電流測量誤差
±(標準讀數*1%+5uA)
全電流測量重復性
RSD<0.5%
避雷器動作次數
0~999
數據更新頻率
5 S/次
數據存儲條數
10000條
數碼管全電流顯示
供電方式
Pa:AC 220(1±10%)V,頻率 50(1±5%)Hz
裝置功耗
<10VA
防護等級
IP66
使用壽命
16年
安裝方式
螺釘固定
重量
3.6kg
2.電磁兼容性能
檢測標準
等級
判斷標準
GB/T 17626.2 靜電放電(ESD)
4 級
A/B
GB/T 17626.3 射頻電磁場輻射
3級
A
GB/T 17626.8 工頻磁場
5 級
GB/T 17626.9 脈沖磁場
GB/T 17626.10 阻尼振蕩磁場
GB/T 17626.11 電壓暫降
3類
GB/T 17626.4 電快速瞬變脈沖群
GB/T 17626.5 浪涌(沖擊)
GB/T 17626.6 射頻場感應的傳導騷擾
3 級
